Descrição

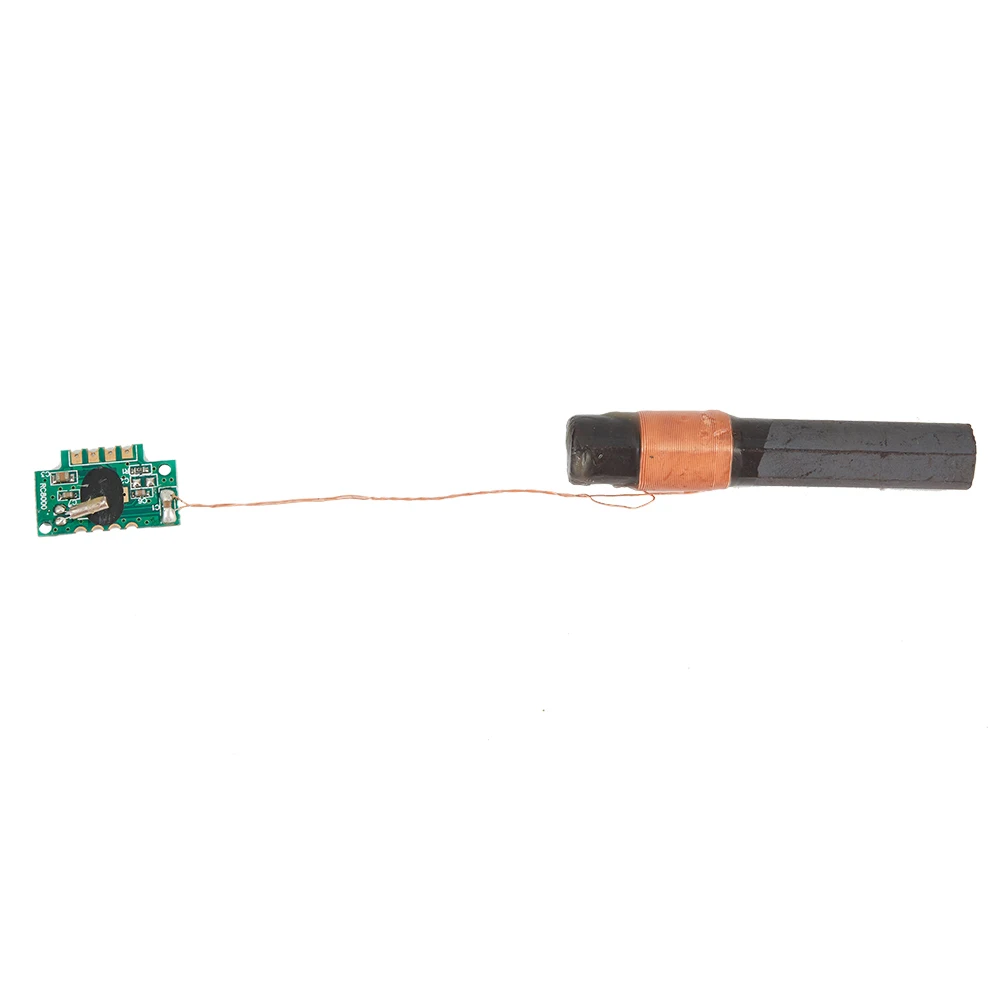

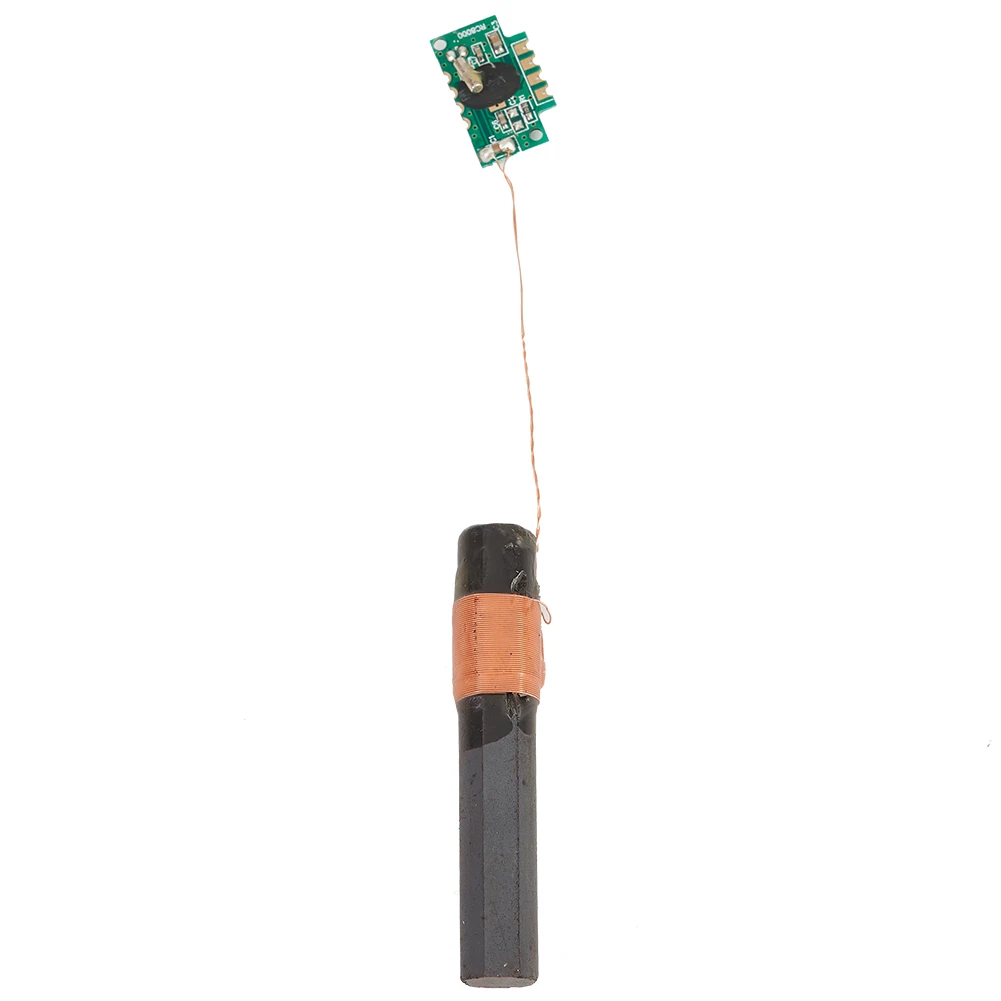

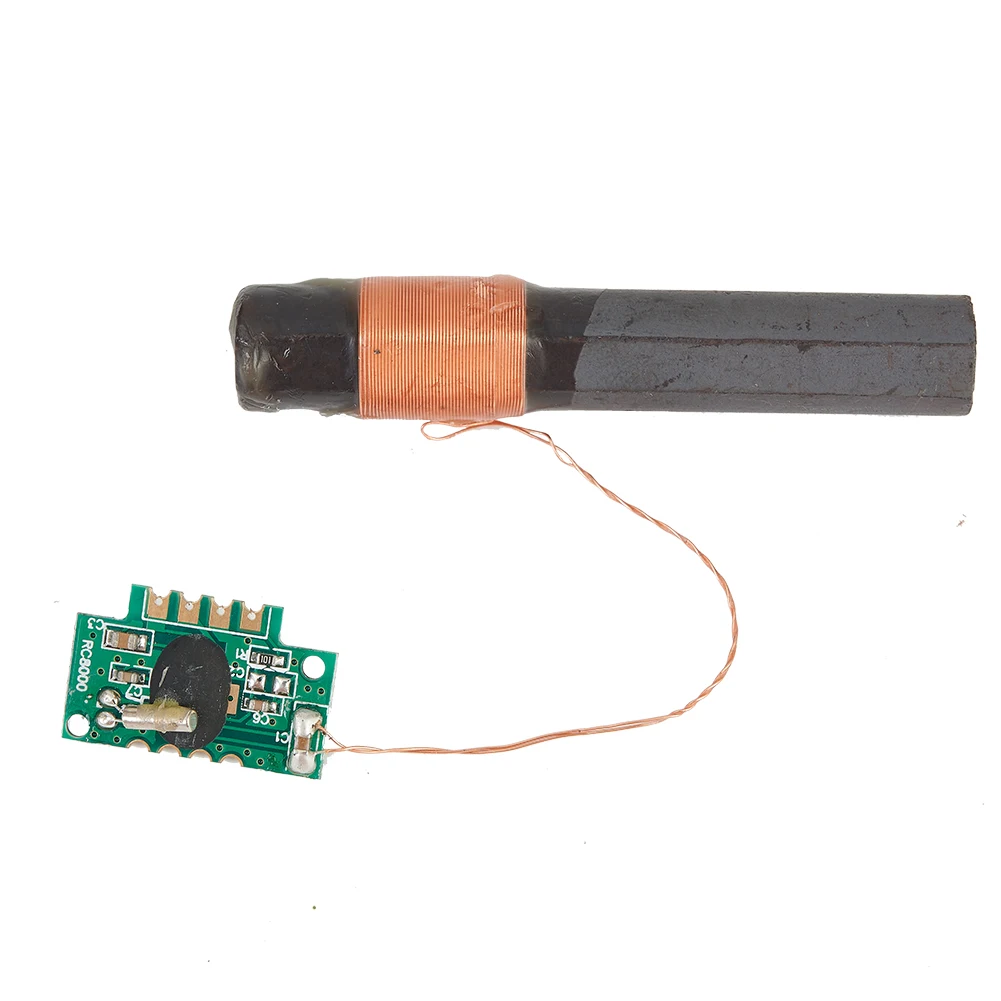

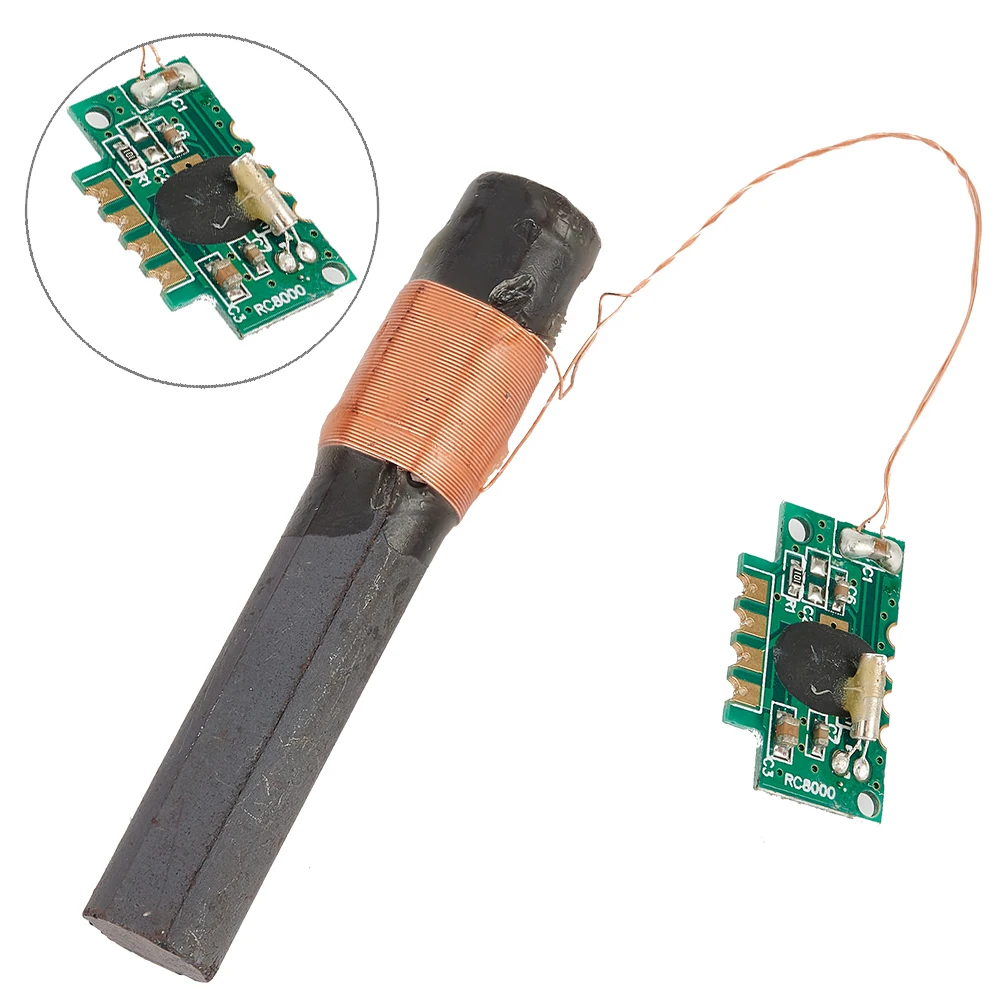

O módulo receptor DCF77 com antena sintonizada recebe o sinal de tempo do transmissor DCF77 de Frankfurt, na frequência de 77,5 kHz. Este dispositivo de radiofrequência é projetado para sincronizar a data e a hora com um centro de temporização.
Principais características
- Antena DCF sintonizada: Recebe sinais de tempo do transmissor DCF77.
- Frequência nominal de 77,5 kHz: Opera com precisão na frequência especificada.
- Tensão operacional de 1,1 a 3,3 V: Permite uso em sistemas de baixa tensão.
- Consumo de corrente de 85 µA máximo: Garante eficiência energética.
- IC de recepção SP6007: Processa o sinal de indução da antena.
Especificações
- Número do produto: DCF-1060N-800
- Categoria RCCM: Módulo de frequência única DCF/77,5KHz
- Tamanho da placa (PCBA): 21,5 x 13,5 x 1,0 mm (FR4)
- Tamanho da antena: 10 x 60 mm (alto Q)
- Frequência nominal: 77,5 kHz ± 300 Hz
- Sensibilidade: 26 ± 2 dB
- IC de recepção: SP6007
- Tensão operacional: 1,1 a 3,3 V
- Consumo de corrente: 85 µA máximo
- Frequência de recepção: 77,5 KHz
- Dimensões da placa (sem antena): 22 x 13,5 x 1 mm (C x L x A)
- Dimensões da antena: 60 x 10 mm (L x Ø)
Como usar
- Conecte o pino G ao Terra.
- Conecte o pino V à Tensão operacional.
- Conecte o pino T aos dados.
- Conecte o pino P1 para Ligar/Desligar, configurando-o para lógica baixa.
O que vem na caixa
- 1 módulo receptor DCF com antena
